HF Verstärker Schaltplangenerator
Als einfacher Hochfrequenz Funkverstärker hat sich diese
Schaltung bei mir mehrfach bewährt.
Der praktische Aufbau ist bis in VHF Bereich von mir mit gutem Ergebnis getestet,
trotzdem kann ich natürlich keine Erfolgsgarantie geben.
Es gelten grob folgende Eigenschaften:
- hohe Energieeffizienz
- hoher Wirkungsgrad
- keine Linearität
- hohes Oberwellenspektrum
- schmalbandige Abstimmung, geignet für CW, FM, FSK, RTTY(FSK)
Schaltungsbeschreibung:
Der Schaltplan zeigt einen einfachen Hochfrequenzverstärker im Klasse-C oder Betrieb.Um diese Schaltung als Klasse-B, Klasse-AB oder Klasse-A Verstärker zu betreiben,
kann am Knotenpunkt L3/Rbias/N-Mos/NPN eine stabilisierte Vorspannung (Mosfet) oder
ein Strom (Transistor) über eine Drosselspule und oder ein Widerstandsnetzwerk eingefügt werden.
Die Schaltung besteht aus folgenden Teilen:
- Stromzufuhr (V+)
- HF Blockade in Richtung Stromzufuhr (C2,Lchoke)
- Mosfet oder Transistor als Verstärkerelement (N-Mos/NPN)
- Arbeitspunkteinstellung des Mosfets/Transistors, hier: (Rbias) im Klasse C Betrieb
- Impedanzanpassung von der Signalquelle zum Verstärkerelement (C3,L3) als L-Netzwerk, (C4) als Gleichspannungsblockade
- Impedanzanpassung vom Verstärkerelement zum Ausgang (C1,L2) als L-Netzwerk, (C5) als Gleichspannungsblockade
Design Frequenz [MHz] : | |
Auswahl Mosfet/Transistor : | |
Mosfet/Transistor Eingangimpedanz [Ω] : | im Datenblatt zu finden, ansonsten bei Mosfets abhängig von der Frequenz |
Mosfet/Transistor Ausgangsimpedanz [Ω] : | im Datenblatt zu finden, ansonsten abhängig von der Ausgangsleistung: R= U²/(2*P_hf) |
|
![]() |

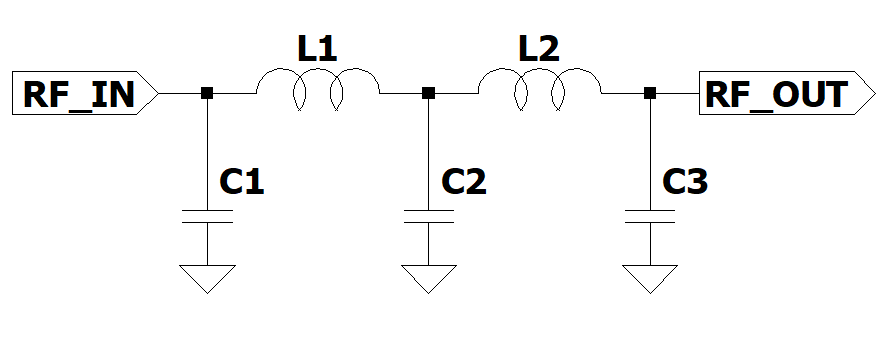

5-Pol Tiefpass Filter Vorschlag
Chebyshew
|
![]() |
